Seit einigen Jahren beschäftigen wir uns mit der Entwicklung und dem Bau von hochwertigen HiFi - Komponenten. Im Laufe der Zeit kristallisierte sich die Vorliebe für die analoge Musikwiedergabe immer weiter heraus, so dass wir uns dann für den Bau von hochwertigen Plattenspielern und der hochwertigen Stromversorgung verschrieben haben.


Die Idee, eine eigene Motordose zu entwickeln entstand Anfang 2017. Es war uns wichtig, hierfür aktuell verfügbare und zugelassene Bauteile zu nutzen und einen einwandfreien Gleichlauf zu gewährleisten. Zudem sollte die Motordose bezahlbar sein.


Die erste Schaltung haben wir 2017 entworfen. Sie bestand aus einer selbst entwickelten Platine mit 16 Bit Prozessor und einem hochwertigen Motor mit integriertem Motortreiber. Die Motordose wurde in Kleinserie gebaut und auf der Analog 2017 präsentiert. Besucher konnten sie an Hornlautsprechern mit Röhrenelektronik hören. Ein Musiker machte uns darauf aufmerksam, dass der Motor die Tonhöhen während des Abspielens verändert - sprich leiert. Dieses extrem wichtige Feedback nahmen wir zum Anlass, nach der Messe Gleichlaufmessungen durchzuführen. Und in der Tat wurden die Gleichlaufschwankungen vom Motortreiber hervorgerufen. So führte der Einsatz dieses Motors also nicht zum erwünschten Ergebnis.


2018 entwickelten wir daraufhin eine Motorsteuerung auf Basis des aktuell modernsten integrierten Ansteuer- IC´s für bürstenlose Motoren (BLDC) von Texas Instruments. Dafür verwendeten wir einen Industrie-Motor von NANOTEC. Das Ergebnis war vielversprechend und viel besser als beim ersten Ansatz. Jedoch war das Laufgeräusch des Motors hörbar. Durch weitere Messungen haben wir festgestellt, dass das Motorsteuer IC stellenweise beschleunigt und stellenweise abbremst - auch wenn niemand von uns das hören konnte. Auf der Audiovista 2018 haben wir die Motordose vorgestellt. Viele Interessenten haben Musik über die Motordose gehört und trotz der gemessenen Probleme gab es keine negativen Rückmeldungen. Nach weiteren Versuchen mit unterschiedlichen anderen Motoren stellte sich heraus, dass es wieder die Motorsteuerung war, die das Problem verursachte.



Ab Ende 2018 bis Mitte 2019 wurde eine komplett eigene Motorsteuerung entwickelt. In dieser Phase konnte nachvollzogen werden, dass die Regelung für Schallplattenantriebe anderen Regeln unterliegt und bedeutend ‚feinfühliger‘ erfolgen muss als bei anderen Motorregelungen.



Deshalb haben wir nun einen leistungsfähigen Mikroprozessor mit integriertem DSP verwendet. So lässt sich der Trinamic Motor direkt ansteuern.



Bauartbedingt unterliegen BLDC Motoren keinem Verschleiss und erzeugen keine Störfelder, da es keine Schleifkontakte gibt. Die Firmware der eigenen Motoransteuerung misst nicht, wie bei Motoransteuerungen üblich, den Betriebsstrom und den aktuellen Winkel des Motors, um daraus die erforderliche Ansteuerung für die nächste Phase zu errechnen, sondern ermittelt den erforderlichen Energiebedarf pro Ansteuerungsschritt und stellt nur diesen Wert zur Verfügung. Dadurch können wir ausschließen, dass die Geschwindigkeitsregelung des Motors in der Musikwiedergabe zu hören ist. Da unsere Regelung über einen hochgenauen Quarz mit separater Versorgungsspannung synchronisiert wird, sind Gleichlaufschwankungen theoretisch nur noch im Bereich von 1/8 Umdrehung des Trinamic Motors möglich. Sollte zu viel Energie benötigt werden, z. B. durch Blockierung des Plattentellers, versucht der Motor erneut anzulaufen und geht dann automatisch wieder zum normalen Betrieb über. Durch diese spezielle Ansteuerung des Motors werden der Motor und die Ansteuerelektronik nicht warm, und die Motordose bietet bereits nach wenigen Minuten und für beliebig viele Stunden einen optimalen Gleichlauf. Die Feineinstellung der Drehzahl ist über Tipp-Tasten einfach möglich, wird digital im Prozessor gespeichert und bleibt auch bei einer Spannungsunterbrechung erhalten.


In der neuesten Firmwareversion ist zusätzlich eine automatische Drehzahleinstellung integriert, die dem Kunden einen noch höheren Komfort bietet.


Wir sind stolz, nun eine überzeugende Lösung zum Antrieb von riemengetriebenen Schallplattenspielern anbieten zu können.


Motordosen

Motoreinheit Grand Synchronic Sensor+

Die neue große Motordose Grand Synchronic Sensor+ ist eine Entwicklungsarbeit von SAD-Audio (Schubert-Akustik-Design) und magAudio. Es wurde bei der Entwicklung und Umsetzung konsequent auf eine höchsten Ansprüchen gerecht werdenden Laufruhe und Gleichlaufgüte hin gearbeitet.



Der 12V/DC Trinamic Synchronmotor verfügt über 30 Watt, was dazu führt, dass auch schwere Plattenteller jenseits der 15 kg Marke angetrieben werden können.


Der Serienmotor wird zunächst komplett zerlegt und überarbeitet. Er wird fein gewuchtet, mit neuen Präzisions-Kugellagern bestückt und zum Motorgehäuse hin entkoppelt. Nur so bekommt er die für uns erforderliche Laufruhe.


Die komplette Steuerung ist im Motorgehäuse untergebracht. Das spart Platz und Kosten.



Die Steuerung selbst ist mit einem Mikroprozessor ausgestattet, welcher den Motor überaus präzise und thermisch laststabil ansteuert.

Die Drehzahlregelung erfolgt über einen fotooptischen Sensor am Plattenteller.


Die Geschwindigkeitseinstellung erfolgt über Taster, welche übersichtlich an der Oberseite angeordnet sind. Mittels der SET Taste kann die Geschwindigkeit nachjustiert werden.

In der neuesten Firmwareversion ist nun auch eine automatische Drehzahlregelung integriert, die dem Kunden einen noch höheren Komfort bietet.


Dank einer aufwändigen Programmierung läuft der Motor mit einer Drehzahlabweichung von <+-0,0001%. Und das dauerhaft stabil!


Die Motordose hat ein Gewicht von 2,2 kg. Sie kann über drei am Umfang verteilte Stiftschrauben (Spikes) perfekt nivelliert und in der Höhe eingestellt werden.

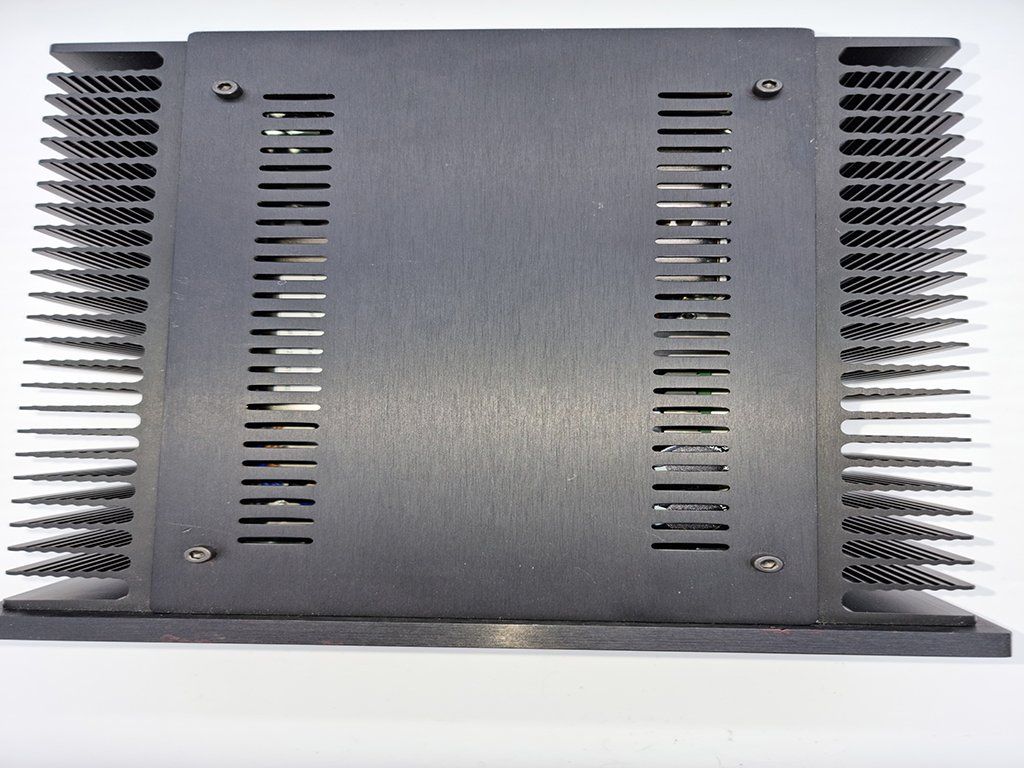

Netzteile

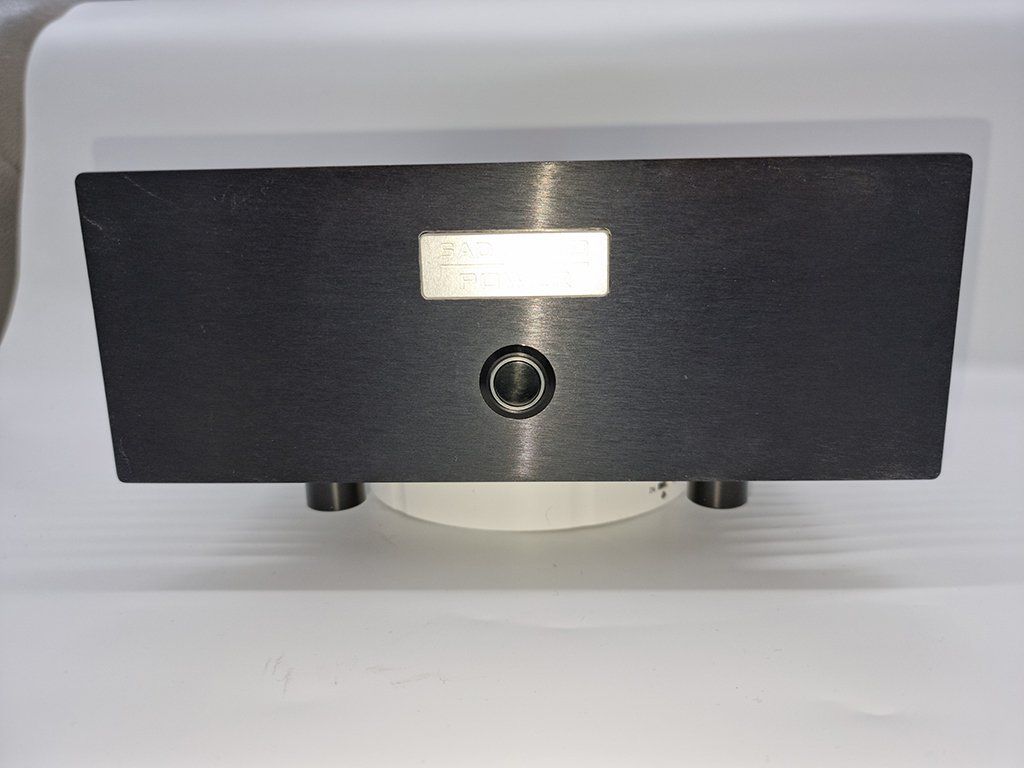

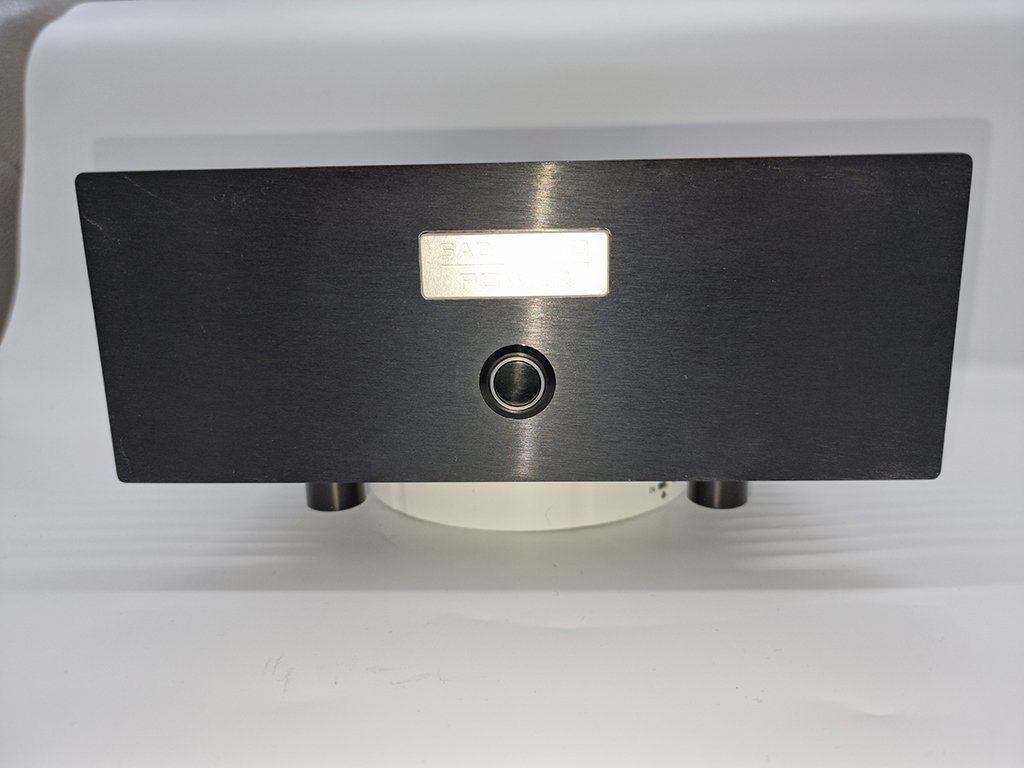

Spezifikation des analogen Netzteils

- Ausgangsspannung 12V Gleichspannung

 - Ausgangsstrom 0A bis 1,5A (Impuls 3A))

 - Statusanzeige über mehrfarbige LED

 - Ein-/Ausschalter mit Netztrennung

 - Transformator mit galvanischer Trennung und zusätzlicher

    Isolationswicklung

 - Ground-Lift Schaltung um Masseschleifen zu verhindern

 - Low-Noise Ausgangsspannung (< 25 µV RMS)

 - Mikroprozessorgesteuert (Start, Stop, Überlastungsschutz,

   Temperaturschutz, Netzüberwachung)

 - der Aufbau des Netzteils verringert die Auswirkung von

   Netzstörungen auf den Gleichspannungsausgang

 - das Netzteil verursacht keine hochfrequenten Netzstörungen

   und belastet das Netz möglichst wenig

 - andere Ausgangsspannungen auf Anfrage möglich (3V bis

   15V DC)


Zubehör

Tonarm LEVAR Carbon-Oil 12″

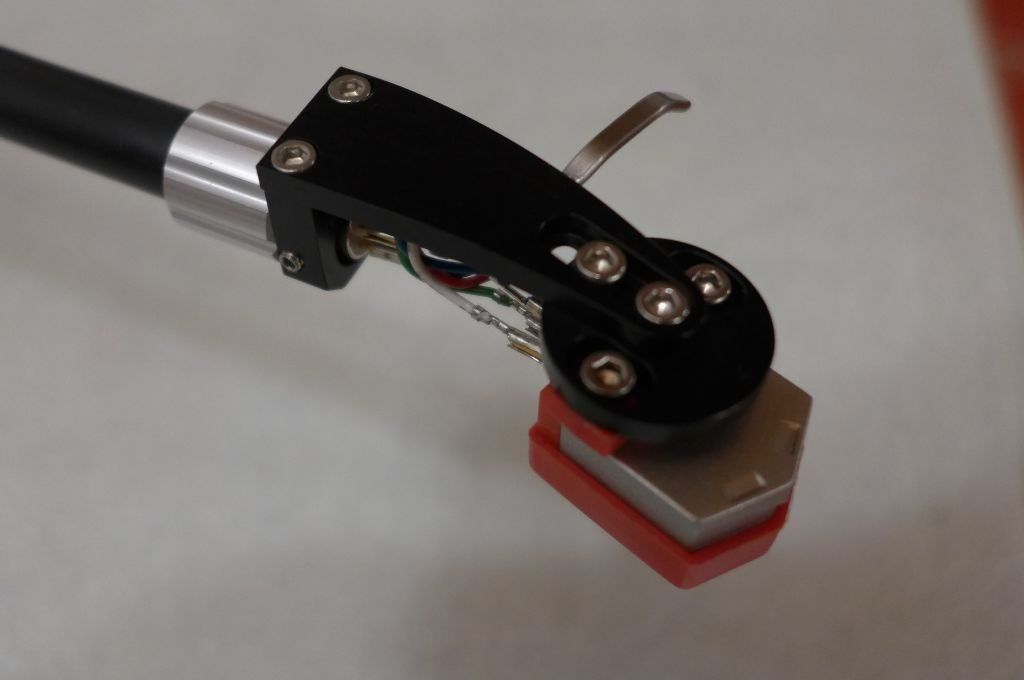

Der von magAudio neu entwickelte höchst innovative Öl-Tonarm LEVAR Carbon-Oil 12 ist ein Meisterstück von Tonarm. Präzisions-Einpunktlagerung mit spielfreiem, im Ölbad laufendem, Pendelkugellager sowie nativer Ölbedämpfung im Drehpunkt der Basis. Sehr robust im Aufbau und dennoch feinfühlig in der Bedienung (DPMA Patent).


Durch die native Ölbedämpfung werden Resonanzen bereits im Keim sehr effektiv eliminiert. Der Carbon-Oil Tonarm macht das, was ein guter Tonarm soll: der Nadel absolute Ruhe geben! Das Ergebnis ist ein atemberaubend feiner und klarer Klang mit sehr großer innerer Ruhe. Schlichtweg eine Offenbarung. Störungen jeglicher Art haben keine Chance zur Nadel durchzudringen. Selbst Tritterschütterungen stark schwingender Holzböden können ihn nicht aus der Ruhe bringen.


Das komplette Tonarmrohr samt Gegengewicht und Headshell selbst kann leicht ausgetauscht werden. Das Tonarmkabel ist über eine hochwertige Lemosa-Steckverbindung mit dem Anschlussterminal der Basis verbunden. So kann der Arm schnell entnommen werden. Das erspart u. U. Kosten für eine 2. Basis bei Verwendung mehrerer Tonarme.


Das Tonarmrohr ist vorzugsweise in Carbon anthrazit gehalten. Carbon ist extrem verwindungssteif, Resonanz absorbierend und zudem um etwa die Hälfte leichter als z.B. Aluminium oder Magnesium.



Die Tonarmrohre sind im inneren mit einer faradayschen Abschirmung versehen, was die Störanfälligkeit der Verkabelung erheblich minimiert.


Das Gegengewicht wird über eine Gewindespindel stufenlos und feinfühlig verstellt, der Azimut kann am Headshell eingestellt werden.


Der LEVAR Carbon-Oil Tonarm ist mit einem Anschlussadapter nach SME-Norm ausgestattet. Dies ermöglich die Verwendung einer Vielzahl von handelsüblichen Headshells. Das sehr hochwertige magAudio Wechselheadshell „Vinylstar 2034 Universal“ ist in der Basisausstattung bereits enthalten.


Silikonöle sind in den unterschiedlichsten Viskositäten lieferbar. Das erlaubt eine optimale Anpassung an das verwendete Tonabnehmersystem. Standardmäßig werden 3 Viskositäten mit geliefert (5000, 10000, 20000 cst). Weitere Viskositäten sind auf Anfrage erhältlich.



magAudio empfiehlt für den Carbon-Oil Tonabnehmer von Decca und Clearaudio. Systeme dieser und auch anderer Hersteller können individuell angeboten werden.

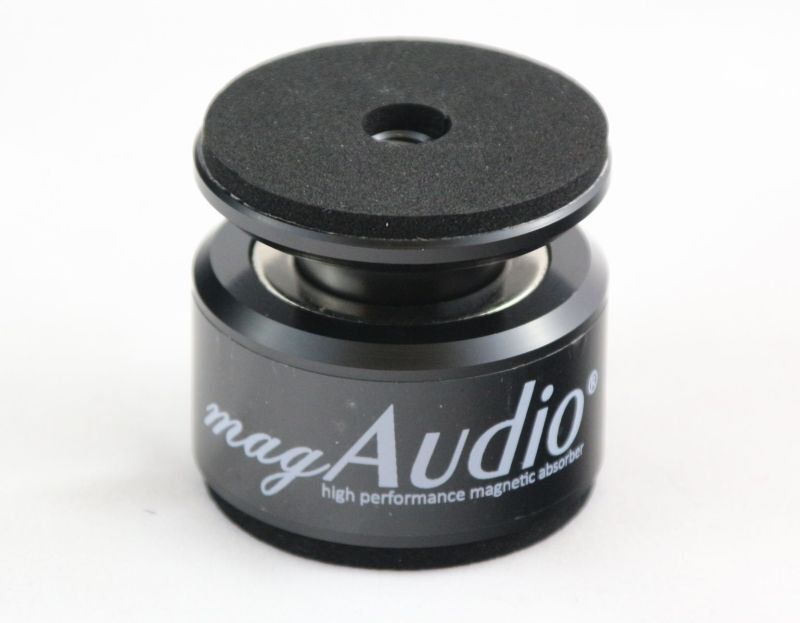

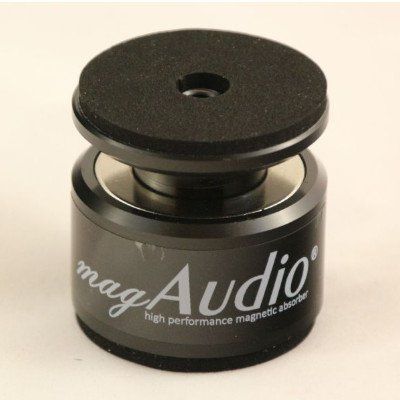

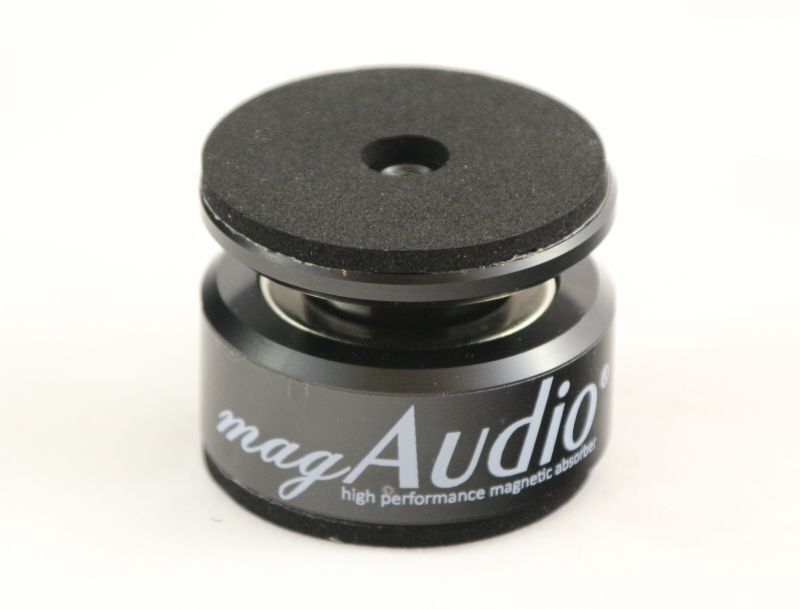

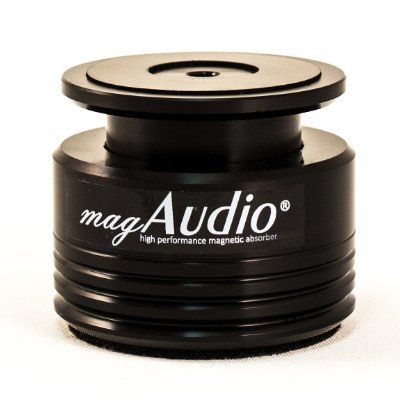

Magnetische Resonanzdämpfer

(Resonzdämpfer nach dem Prinzip der magnetischen Anziehungskraft  - patentrechtlich geschützt - )

  • 6 Baureihen von 5 bis 50 kg pro Fuß = 20 bis 200 kg/4er-Set
  • Sehr laststabile und äußerst kompakt bauende Einheiten
  • Belastbar sowohl in Druck- als auch in Zugrichtung
  • Kombinierbare Dämpfergrößen zur Ausbalancierung ungünstiger Gewichtsverhältnisse
  • Alle Dämpfer auch höhenverstellbar erhältlich
  • Dämpferelemente in schwarz und weiß erhältlich
  • Empfohlene maximale Auflast 80% der angegebenen maximalen Traglast


Magnetdämpfungselemente im typischen 4er-Set für Audiokomponenten wie z.B:


  • Plattenspieler
  • CD-Spieler
  • Verstärker allgemein
  • Röhrenverstärker
  • Lautsprecher
  • Phonotisch mit Geräten bestückt



Erfahren Sie mehr

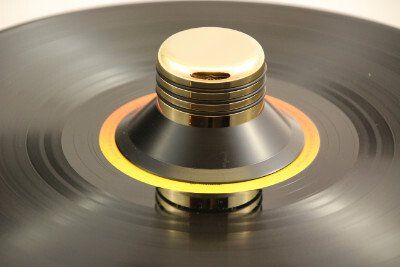

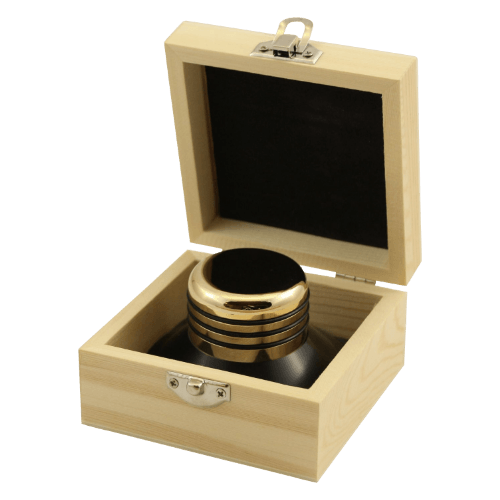

Plattengewichte in resonanzabsorbierender Composite-Bauweise

Labelauflage aus Polyoxymethylen (POM)

Messinggewicht Hochglanz poliert, 24 Karat vergoldet oder silberfarben (Palladium)



 4 Farbkombinationen verfügbar


  • POM-Schwarz/Gold (24 Karat)
  • POM-Schwarz/Palladium-Silber
  • POM-Weiß/Gold (24 Karat)
  • POM-Weiß/Palladium-Silber



Gewicht: 680 g (lagerschonend)
